Описание

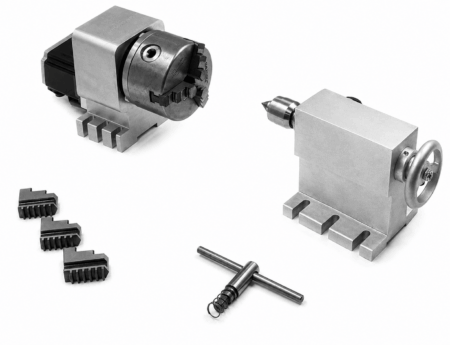

Поворотная ось CL100-10-100A с 3-кулачковым патроном — поворотный модуль для ЧПУ-станков, предназначенный для вращения и точного позиционирования заготовок вокруг дополнительной оси. Модель оснащена двигателем 57HSW76-3004A08-D30, трехкулачковым патроном диаметром 100 мм и цилиндрическим зубчатым редуктором с передаточным отношением 10:1.
Цилиндрическая зубчатая передача позволяет увеличить передаваемый крутящий момент и обеспечивает стабильное вращение патрона. 3-кулачковый патрон 100 мм удобен для центрированной фиксации цилиндрических и круглых заготовок. Высота центра составляет 100 мм, что позволяет использовать поворотную ось в различных конфигурациях ЧПУ-оборудования.
Преимущества модели
- Поворотная ось для ЧПУ-станков.
- 3-кулачковый патрон диаметром 100 мм.
- Цилиндрический зубчатый редуктор.
- Передаточное отношение редуктора 10:1.
- Двигатель 57HSW76-3004A08-D30.
- Высота центра 100 мм.
- Увеличение крутящего момента за счет редуктора.
- Надежная и центрированная фиксация круглых заготовок.
- Подходит для фрезерования и гравировки с вращением детали.
- Позволяет расширить возможности стандартного ЧПУ-станка.
Характеристики
- Модель: CL100-10-100A
- Тип: поворотная ось ЧПУ
- Двигатель: 57HSW76-3004A08-D30
- Количество кулачков: 3
- Диаметр патрона: 100 мм
- Высота центра: 100 мм
- Тип передачи: цилиндрическая зубчатая
- Передаточное отношение редуктора: 10:1
Область применения
Поворотная ось CL100-10-100A предназначена для установки на фрезерные и гравировальные станки с ЧПУ. Она позволяет вращать заготовку вокруг дополнительной оси и выполнять обработку цилиндрических поверхностей, деталей сложной формы и заготовок, требующих обработки с разных сторон.
Модель может применяться для:
- фрезерования на ЧПУ-станках;
- гравировки цилиндрических поверхностей;
- обработки валов и круглых заготовок;
- изготовления объемных деталей;
- обработки деталей по окружности;
- изготовления сувенирной продукции;
- обработки дерева и древесных материалов;
- обработки пластика и композитов;
- обработки металлических заготовок при соответствии параметров станка;
- автоматизированного углового позиционирования.
3-кулачковый патрон 100 мм обеспечивает удобную центрированную фиксацию круглых и цилиндрических заготовок. Цилиндрический редуктор с отношением 10:1 позволяет передавать повышенный крутящий момент на выходной вал и обеспечивает контролируемое вращение.
В интернет-магазине CNCGLOBAL вы можете купить поворотную ось CL100-10-100A с 3-кулачковым патроном 100 мм и цилиндрическим редуктором 10:1 для модернизации ЧПУ-оборудования.
