Описание

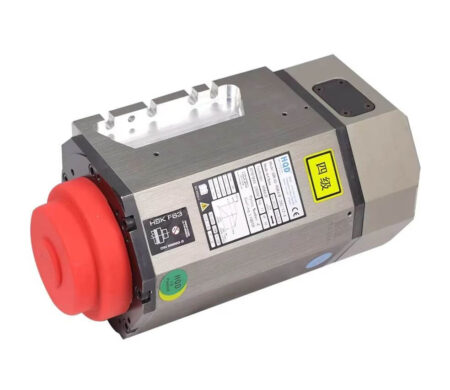

Шпиндель GDL65-HSK63F-24Z/12 — промышленный высокоскоростной электрошпиндель мощностью 12 кВт, предназначенный для установки на станки с ЧПУ и автоматизированные обрабатывающие центры. Модель оснащена автоматической сменой инструмента ATC, жидкостным охлаждением, пневмоподпором и инструментальным интерфейсом HSK-63F.
Шпиндель рассчитан на работу в широком диапазоне частоты вращения — 13 500–24 000 об/мин. Такое исполнение позволяет использовать его для производительной и высокоскоростной обработки, когда требуется сочетание высокой мощности, значительной частоты вращения и автоматической смены инструмента.
Номинальная мощность составляет 12 кВт, напряжение питания — 380 В, рабочий ток — 26 А. Асинхронный двигатель развивает крутящий момент 8,49 Н·м. Жидкостная система охлаждения обеспечивает эффективный отвод тепла при работе шпинделя, в том числе на высоких оборотах.
Преимущества модели
- Мощность 12 кВт — высокий запас мощности для производительной обработки.
- До 24000 об/мин — высокая скорость вращения для высокоскоростных операций.
- Диапазон 13 500–24 000 об/мин — возможность работы в различных режимах обработки.
- Автоматическая смена инструмента ATC — позволяет автоматизировать смену оснастки непосредственно в процессе обработки.
- HSK-63F — современный инструментальный интерфейс для автоматизированных станков и обрабатывающих центров.
- Жидкостное охлаждение — эффективно отводит тепло от шпиндельного узла при интенсивной эксплуатации.
- Пневмоподпор — предусмотрен для работы системы автоматической смены инструмента.
- Крутящий момент 8,49 Н·м — обеспечивает рабочее усилие при обработке.
- Асинхронный двигатель — предназначен для применения в промышленном станочном оборудовании.
- 380 В — промышленное напряжение питания.
- 450–800 Гц — широкий диапазон рабочей частоты.
- Консистентная смазка подшипников — используется для штатной работы подшипникового узла.
- Вес 17 кг — относительно компактное исполнение для шпинделя данного класса мощности.
Характеристики
- Модель: GDL65-HSK63F-24Z/12
- Тип: электрошпиндель с автоматической сменой инструмента ATC
- Номинальная мощность: 12 кВт
- Тип охлаждения: жидкостное
- Напряжение: 380 В
- Частота: 450–800 Гц
- Ток: 26 А
- Инструментальный интерфейс: HSK-63F
- Крутящий момент: 8,49 Н·м
- Двигатель: асинхронный
- Пневмоподпор: есть
- Автосмена инструмента: есть
- Скорость вращения: 13 500–24 000 об/мин
- Смазка подшипников: консистентная
- Вес: 17 кг
Область применения
GDL65-HSK63F-24Z/12 предназначен для высокопроизводительных станков с ЧПУ, автоматизированных фрезерных комплексов и обрабатывающих центров, использующих инструментальную систему HSK-63F.
Высокая мощность 12 кВт в сочетании со скоростью вращения до 24000 об/мин позволяет использовать шпиндель для различных операций высокоскоростной обработки. Автоматическая смена инструмента ATC сокращает необходимость ручного вмешательства и позволяет выполнять последовательность операций с использованием разных инструментов.
Шпиндель может применяться на:
- промышленных станках с ЧПУ;
- высокоскоростных CNC-станках;
- фрезерных обрабатывающих центрах;
- автоматизированных фрезерных комплексах;
- станках с автоматической сменой инструмента;
- оборудовании с инструментальным интерфейсом HSK-63F;
- металлообрабатывающих станках;
- сверлильно-фрезерных комплексах;
- оборудовании для высокоскоростной обработки;
- серийном и мелкосерийном производстве;
- станках для обработки металлов;
- автоматизированных производственных линиях.
GDL65-HSK63F-24Z/12 сочетает мощность 12 кВт, скорость вращения до 24000 об/мин, крутящий момент 8,49 Н·м, жидкостное охлаждение, автоматическую смену инструмента ATC, пневмоподпор и интерфейс HSK-63F. Такое сочетание характеристик делает модель подходящей для оснащения современных промышленных CNC-комплексов, где важны высокая производительность и автоматизация обработки.
Заказать шпиндель GDL65-HSK63F-24Z/12 12 кВт HSK-63F 24000 об/мин с автосменой инструмента и жидкостным охлаждением можно в CNCGLOBAL.
