Описание

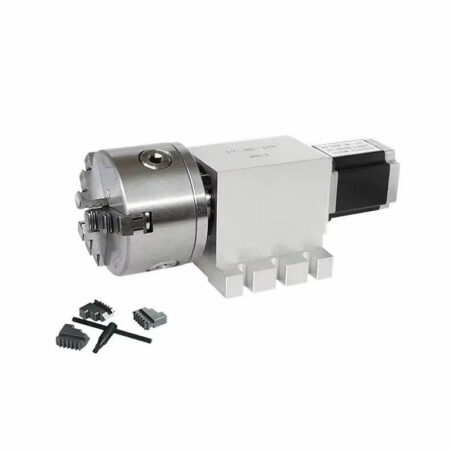

Поворотная ось 17-100-100B с 4-кулачковым патроном и волновым редуктором — высокоточный поворотный модуль для ЧПУ-станков, предназначенный для вращения, позиционирования и обработки заготовок вокруг дополнительной оси. Модель оснащена 2-фазным шаговым двигателем NEMA 23 и волновым редуктором с передаточным отношением 100:1, обеспечивающим высокое передаточное отношение и точное управление поворотом.
Поворотная ось комплектуется 4-кулачковым патроном диаметром 100 мм, который позволяет надежно фиксировать заготовки различной формы. Высота центра составляет 65 мм, что позволяет использовать модуль в различных конфигурациях фрезерных и гравировальных ЧПУ-станков.
Преимущества модели
- Поворотная ось для ЧПУ с волновым редуктором.
- Высокое передаточное отношение редуктора — 100:1.
- 2-фазный шаговый двигатель NEMA 23.
- 4-кулачковый патрон диаметром 100 мм.
- Высота центра 65 мм.
- Точное управление угловым положением заготовки.
- Высокое передаточное отношение для увеличения крутящего момента.
- Подходит для обработки деталей с вращением вокруг дополнительной оси.
- Компактное решение для расширения возможностей ЧПУ-оборудования.
- Подходит для фрезерования, гравировки и позиционирования заготовок.
Характеристики
- Модель: 17-100-100B
- Тип: поворотная ось ЧПУ
- Двигатель: 2-фазный шаговый двигатель NEMA 23
- Передаточное число: 100
- Количество кулачков: 4
- Диаметр патрона: 100 мм
- Высота центра: 65 мм
- Тип редуктора: волновой
- Передаточное отношение редуктора: 100:1
Область применения
Поворотная ось 17-100-100B предназначена для расширения возможностей 3-осевых ЧПУ-станков и позволяет выполнять обработку заготовок с вращением вокруг дополнительной оси.
Модель может применяться для:
- фрезерования цилиндрических заготовок;
- гравировки по окружности;
- обработки валов;
- изготовления объемных деталей;
- обработки многогранных заготовок;
- изготовления сувенирной продукции;
- обработки дерева и древесных материалов;
- обработки пластика и композитов;
- обработки металлических заготовок при соответствии параметров станка;
- точного углового позиционирования деталей.
Волновой редуктор 100:1 обеспечивает большое передаточное отношение, благодаря чему поворотная ось подходит для задач, требующих точного управления вращением и высокого выходного момента. 4-кулачковый патрон диаметром 100 мм позволяет надежно закреплять различные заготовки.
В интернет-магазине CNCGLOBAL вы можете купить поворотную ось 17-100-100B с волновым редуктором 100:1 и 4-кулачковым патроном 100 мм. Специалисты помогут подобрать поворотную ось для конкретного ЧПУ-станка и задач обработки.
