Описание

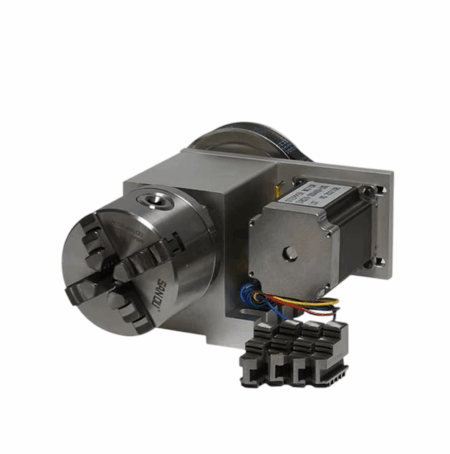

Поворотная ось 5M-6-80B с 4-кулачковым патроном — компактный поворотный модуль для ЧПУ-оборудования, предназначенный для обработки заготовок с вращением вокруг дополнительной оси. Модель оснащена шаговым двигателем 57HS76-3004 и 4-кулачковым патроном диаметром 80 мм, что позволяет надежно фиксировать различные детали для фрезерования, гравировки и других операций.
Передаточное число 1:6 обеспечивает увеличение крутящего момента на выходе и позволяет выполнять точное вращение установленной заготовки. Зубчатая ременная передача отличается компактностью и подходит для использования в составе поворотных осей станков с ЧПУ.
Преимущества модели
- Поворотная ось для станков и оборудования с ЧПУ.
- 4-кулачковый патрон для надежной фиксации заготовок.
- Диаметр патрона 80 мм.
- Передаточное число 1:6.
- Шаговый двигатель 57HS76-3004.
- Высота центра 65 мм.
- Зубчатая ременная передача.
- Подходит для обработки цилиндрических и нестандартных заготовок.
- Компактные размеры для интеграции в станок.
- Возможность расширения функциональности 3-осевых ЧПУ-станков.
Характеристики
- Модель: 5M-6-80B
- Тип: поворотная ось ЧПУ
- Двигатель: 57HS76-3004
- Передаточное число: 1:6
- Количество кулачков: 4
- Диаметр патрона: 80 мм
- Высота центра: 65 мм
- Тип передачи: ременная зубчатая
Область применения
Поворотная ось 5M-6-80B может использоваться для расширения возможностей фрезерных и гравировальных ЧПУ-станков. Дополнительная ось позволяет выполнять обработку деталей с разных сторон без необходимости их постоянного переустановки.
Основные сферы применения:
- фрезерование на станках ЧПУ;
- гравировка цилиндрических деталей;
- обработка валов и заготовок круглого сечения;
- изготовление сувенирной продукции;
- обработка дерева, пластика и композитных материалов;
- обработка металлических заготовок при соответствии параметров станка;
- изготовление рельефных и объемных деталей;
- автоматизированная обработка заготовок с вращением.
4-кулачковый патрон 80 мм позволяет индивидуально фиксировать заготовки и устанавливать детали различной формы. Передаточное отношение 1:6 делает поворотную ось подходящей для задач, где требуется контролируемое вращение и увеличение выходного момента.
В интернет-магазине CNCGLOBAL вы можете купить поворотную ось 5M-6-80B с 4-кулачковым патроном для модернизации ЧПУ-станка. Подберем поворотную ось, двигатель, патрон и другие комплектующие в соответствии с параметрами вашего оборудования.
