Измерительные системы станков ЧПУ обеспечивают точное позиционирование рабочих узлов. Без обратной связи станок работает вслепую и накапливает погрешности. Современные системы контролируют положение в реальном времени и компенсируют люфты с температурными деформациями.
Принцип работы обратной связи в станках ЧПУ
Датчики обратной связи в ЧПУ передают системе управления данные о реальном положении подвижных частей. Двигатель получает команду переместиться на заданное расстояние, но фактическое движение отличается из-за люфтов и деформаций механики.

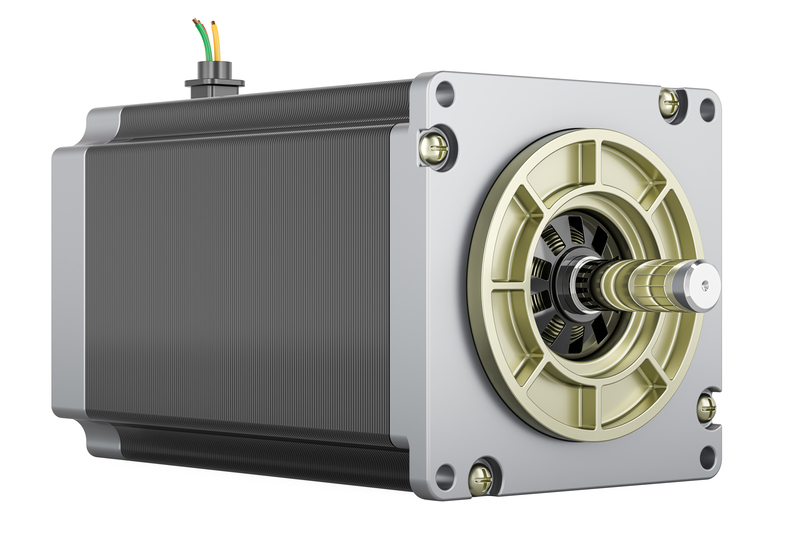

Разомкнутая система не знает об этом расхождении. Шаговые двигатели перемещают стол на расчётное расстояние, но погрешность растёт с каждым движением. После прохода длиной 1000 мм отклонение достигает 0,1-0,5 мм.
Замкнутая система постоянно сравнивает заданное и реальное положение. Датчик положения измеряет координату, контроллер вычисляет ошибку, сервопривод исправляет отклонение. Точность повышается в 10-50 раз и достигает 0,001-0,005 мм.

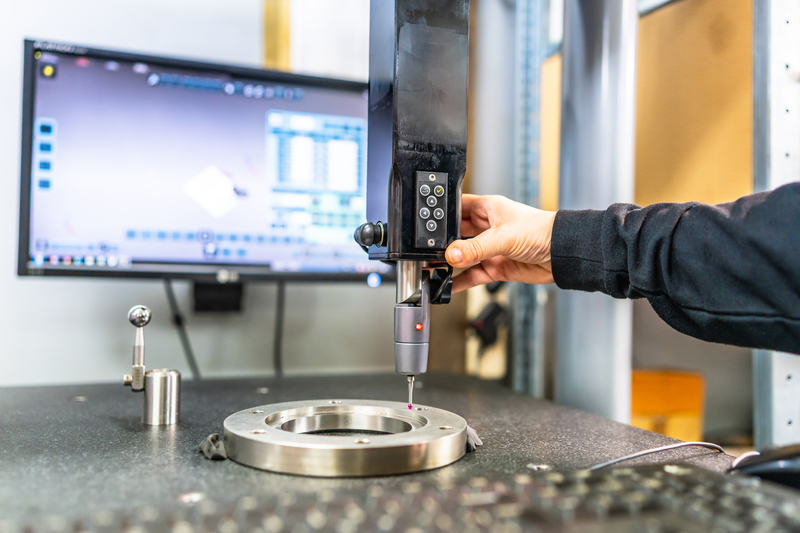

Сравнение технологий энкодеров и линеек для станков
Энкодеры и линейки для станков работают по-разному и устанавливаются в разных местах. Ротационные энкодеры измеряют угол поворота вала, линейные измерительные системы — прямое перемещение.
Ротационный энкодер крепится на вал двигателя или ходовой винт. Диск с метками вращается между источником света и фотоприёмником. Оптика считывает импульсы, контроллер пересчитывает их в расстояние. Разрешение достигает 10000 импульсов на оборот.
Линейная измерительная система устанавливается прямо на подвижный узел. Измерительная линейка закреплена на станине, считывающая головка — на каретке. Система измеряет реальное перемещение и исключает влияние люфтов с температурным расширением. Точность в 5-10 раз выше, чем у энкодеров.
Принцип работы измерительных систем ЧПУ
Принцип работы измерительных систем ЧПУ основан на преобразовании движения в электрический сигнал. Оптические энкодеры содержат стеклянный диск со штрихами. Светодиод просвечивает диск, фотодиоды фиксируют прохождение меток. Инкрементальные модели выдают импульсы, абсолютные — уникальный код для каждого положения.
Магнитные линейки считывают магнитный код. На стальную ленту нанесены намагниченные участки с периодом 2-20 мм. Датчик Холла улавливает изменения поля. Сигнал усиливается, обрабатывается методом интерполяции и преобразуется в цифровой код.
Установка и калибровка измерительных систем
Правильная установка определяет реальную точность работы. Процесс включает несколько операций:
- Закрепите линейку на станине параллельно оси перемещения с допуском 0,1 мм на 1000 мм.
- Установите считывающую головку на каретку с зазором 0,5-1 мм.
- Подключите экранированные кабели для защиты от электрических помех.
- Проверьте сигналы осциллографом для контроля амплитуды.
- Проведите калибровку лазерным интерферометром с записью таблицы компенсации.
Калибровка выполняется лазерным интерферометром — эталонным прибором с погрешностью 0,1 мкм. Станок перемещается по программе, интерферометр измеряет реальное положение и записывает отклонения. Подключите экранированные кабели для защиты от электрических помех.
Разрешение и точность оптических линеек
Разрешение показывает минимальное перемещение, которое регистрирует система. Точность — максимальное отклонение показаний от реального положения.
Разрешение оптических линеек достигает 0,1 мкм. Физический шаг делений составляет 20 мкм, электроника увеличивает его точность в 200 раз методом интерполяции.
Абсолютная точность оптических линеек составляет ±3-5 мкм на длине 1000 мм. Повторяемость равна ±0,5-1 мкм. Для практической работы повторяемость важнее абсолютной точности.
Интерфейсы передачи данных между датчиками и системой ЧПУ
Обратная связь требует быстрой передачи данных между датчиками и контроллером. Производители используют несколько типов интерфейсов:
- аналоговый 1 Vpp — синусоидальные сигналы со сдвигом 90° по кабелю длиной до 50 метров;
- EnDat — цифровой интерфейс с контрольной суммой, передаёт диагностику и положение;
- BiSS — открытый протокол с высокой скоростью, поддерживает несколько датчиков;
- HIPERFACE DSL — двухпроводной интерфейс, совмещает питание и передачу данных;
- EtherCAT — промышленный Ethernet со скоростью 100 Мбит/с и временем цикла 125 мкс.
Цифровые интерфейсы защищают данные контрольной суммой и позволяют использовать кабели длиной до 100 метров без потери точности.
Защита и обслуживание измерительных систем
Устройства работают в тяжёлых условиях с пылью, влагой и вибрацией. Класс защиты IP67 оберегает от пыли и кратковременного погружения в воду. Системы с IP67 работают на станках с обильной подачей смазочно-охлаждающей жидкости.
Класс IP69K выдерживает мойку горячей водой под давлением и применяется в пищевой промышленности. Обслуживание включает очистку оптических элементов, проверку целостности кабеля и контроль креплений. Загрязнение защитного стекла снижает амплитуду сигнала и вызывает сбои.
