Ремни для ЧПУ-станка относятся к тем деталям, о которых вспоминают только после поломки. Между тем именно от их состояния зависит точность обработки: растянутый ремень даёт проскальзывание, оно приводит к погрешности по осям и биению шпинделя. Разобраться в типах ременных передач и правилах их обслуживания проще, чем кажется, и эти знания сэкономят вам деньги.

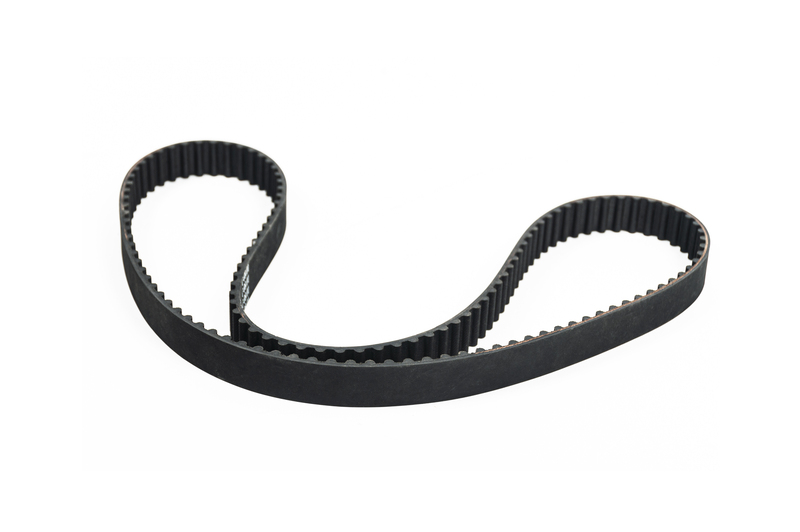

Чем отличаются клиновые и зубчатые ремни
В станкостроении существуют два принципиально разных подхода к передаче вращения. Первый основан на трении: клиновый профиль прижимается к боковым граням шкива и передаёт момент за счёт сцепления. Второй работает через зацепление: зубья ремня входят в пазы зубчатого шкива и фиксируют передаточное число без возможности проскользнуть.
Для шпиндельных приводов с оборотами выше 3000 в минуту предпочтительнее зубчатая передача. Она не греется при высоких скоростях и сохраняет геометрическую точность на протяжении всего срока службы. Клиновый ремень уместен там, где важна плавность хода и нужно немного погасить вибрации, например, в приводах подачи лазерных или фрезерных станков с умеренной скоростью.
Как правильно натягивать приводной ремень на станке с ЧПУ
Недооценённая операция при обслуживании станка. Слабый ремень скользит, перегревает шкив и оставляет следы на рабочей поверхности. Перетянутый перегружает подшипники шпинделя настолько, что их ресурс сокращается в несколько раз. Оба сценария ведут к внеплановому ремонту оборудования, причём второй обходится дороже.
Стандартный метод проверки натяжения прост: на середине пролёта между шкивами прикладывают усилие 10 Н и измеряют прогиб. Для большинства профилей допустимый прогиб составляет от 1,5 до 2 процентов от расстояния между шкивами. При наличии вибрационного тензометра проверяют частоту поперечных колебаний и сверяют с таблицей производителя. Правильно выставленные клиновые ремни CNC натяжение удерживают стабильным от 800 до 1500 часов при умеренных нагрузках. Зубчатые ремни натягивают по минимуму: провис недопустим, но и чрезмерное усилие ускоряет износ зубьев.
Признаки износа и плановое обслуживание
Осмотр ременной передачи занимает пять минут, а вовремя замеченный дефект спасает от обрыва прямо в середине обработки детали. На ремне ищут трещины по бокам, расслоение, задиры и следы замасливания. На зубчатом ремне проверяют целостность зубьев: скол даже одного означает немедленную остановку.
Замена ремней фрезерного станка по плану выполняется по наработке, не дожидаясь видимых дефектов. Стандарт большинства производителей для клиновых ремней составляет от 2000 до 4000 часов, для зубчатых из полиуретана с кевларовым кордом – от 8000 до 12000 часов. Перед установкой нового ремня фиксируют положение шкивов и направление намотки. После замены привод прокручивают вручную на три-пять оборотов и проверяют равномерность хода. Сама процедура при наличии нужного инструмента занимает 30-40 минут.
Что сокращает срок службы передачи
Срок службы во многом определяется условиями эксплуатации, а не только качеством ремня. Перегрев выше рабочей температуры сокращает ресурс приводных ремней ЧПУ вдвое за каждые 10 градусов Цельсия сверх нормы. Полиуретановый зубчатый ремень рассчитан на плюс 80 градусов. Клиновый из неопрена выдерживает чуть меньше. Превышение температуры часто происходит незаметно, особенно при работе станка в тесном корпусе без вентиляции.
На срок службы влияют и другие факторы, которые легко контролировать. Специалисты выделяют четыре наиболее критичных:
- несоосность шкивов свыше 0,5 градуса ускоряет износ торцов ремня и создаёт боковую нагрузку на подшипники;
- попадание масла или эмульсии на рабочую поверхность разрушает резиновый корд в течение нескольких недель;
- хранение ремней при температуре выше плюс 25 градусов и под воздействием ультрафиолета снижает эластичность корда;
- статический прогиб при длительных остановках оставляет остаточную деформацию на зубьях ремня.
Осмотр передачи рекомендуется проводить раз в 500-800 часов работы.
