Гибкие муфты для ЧПУ выполняют свою функцию незаметно, пока всё работает исправно. Они соединяют вал двигателя с ходовым винтом и поглощают неизбежные погрешности монтажа. Без муфты даже отклонение в десятую долю градуса за несколько месяцев разбивает подшипники и создаёт люфт в приводе. С правильно подобранной муфтой станок сохраняет точность значительно дольше.
Обзор конструкций соединительных муфт для приводов станков
На рынке существует несколько конструктивных решений, и каждое подходит для своих условий. Шарнирные муфты CNC с плавающим промежуточным диском передают момент через крестообразный элемент скольжения. Они хорошо компенсируют радиальное смещение и стоят недорого, поэтому стали стандартным выбором для фрезерных станков с шаговыми двигателями мощностью до 3 Нм.
Муфты с упругим эластомерным вкладышем работают иначе: полиуретановый элемент гасит вибрации лучше жёстких конструкций, однако немного теряет жёсткость при нагреве. Цельнометаллические спиральные муфты нарезают из единой заготовки алюминия. В них нет изнашивающихся деталей, они передают осевую нагрузку без зазора и применяются в прецизионных приводах с серводвигателями. Высокая жёсткость таких муфт требует хороших подшипников и качественной балансировки ротора.
Три вида несоосности и как с ними справляются муфты
Монтаж привода никогда не бывает идеальным. Температурные расширения, вибрации при работе и просто погрешности сборки создают три типа отклонений между валами. Именно здесь начинается работа гибкой муфты.
Компенсация несоосности станка включает три направления. Радиальное смещение возникает, когда оси параллельны, но сдвинуты в стороны. Угловое появляется при пересечении осей под небольшим углом. Осевое происходит при тепловом удлинении вала вдоль оси. Большинство станочных муфт справляются со всеми тремя типами одновременно, но с разной эффективностью в зависимости от конструкции.
Муфты с жёстким металлическим корпусом и упругим вкладышем выдерживают радиальное смещение до 1 мм и угловую погрешность до 3 градусов. Этого достаточно для большинства станков бюджетного и среднего класса. Спиральные цельнометаллические муфты лучше работают с угловой несоосностью до 5 градусов, но ограничены по радиальному смещению: не более 0,4-0,6 мм. Сборка привода с точностью выше 0,1 мм по оси кратно снижает износ любой муфты вне зависимости от конструкции.
Как упругий элемент снижает вибрацию в станке
Шаговые двигатели работают с характерными резонансными частотами в диапазоне 80-200 Гц. Без демпфирования эти вибрации передаются на ходовой винт и шпиндель, ухудшая качество поверхности обрабатываемой детали. Виброгашение приводов ЧПУ достигается в первую очередь за счёт упругого элемента в муфте.
Муфты с полиуретановым вкладышем снижают амплитуду вибраций на 40-60 процентов по сравнению с жёсткими соединениями. Выбор жёсткости упругого элемента влияет на баланс между гашением и точностью передачи. Мягкий вкладыш гасит вибрации лучше, но накапливает небольшой угловой люфт при переменной нагрузке. Жёсткий передаёт момент точнее, зато меньше сглаживает пики. Для сервоприводов с обратной связью предпочтителен жёсткий вариант: контроллер сам корректирует вибрации через ПИД-регулятор.
Параметры подбора муфты под конкретный двигатель

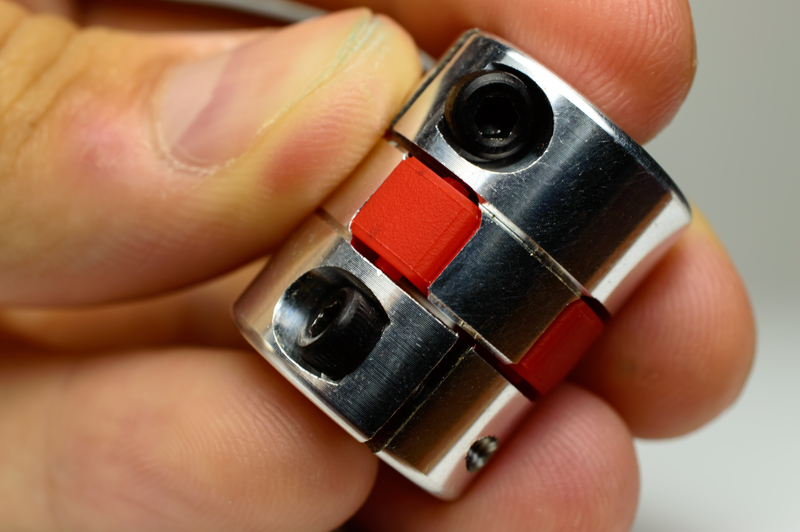

Правильный выбор начинается с трёх цифр. Первая из них: диаметры валов двигателя и ходового винта. Большинство муфт выпускают с разными диаметрами отверстий на каждой полумуфте, что удобно при стандартных валах от 6,35 до 20 мм. Вторая цифра — передаваемый момент с запасом 1,5-2 раза от номинала двигателя: пиковые нагрузки не должны разрушить муфту. Третья цифра: допустимое угловое смещение, исходя из реальной точности монтажа.
При выборе проверяют следующие характеристики:
- максимальный крутящий момент должен превышать пиковое значение двигателя;
- диаметры посадочных отверстий обеих полумуфт должны точно совпадать с диаметрами валов;
- тип компенсируемой несоосности определяет конструкцию муфты;
- материал корпуса выбирают исходя из нагрузки: алюминий для лёгких приводов, сталь для тяжёлых;
- стопорные винты обязательны для валов без шпонки.
Неверно подобранная муфта остаётся одной из самых распространённых причин преждевременного износа ходового винта и потери точности станка. Специалисты CNCGLOBAL помогут с подбором соединительных элементов для привода под конкретные параметры двигателя и станка. Доставка по Москве и регионам.
