Обрабатывающий центр CNCGLOBAL оснащен сложными инженерными узлами, среди которых резервуар, насосы, фильтры и форсунки. Эти элементы формируют систему подачи и циркуляции СОЖ, поддерживающую стабильную температуру зоны обработки, защищающую инструмент и повышающую качество поверхности детали. Смазочно-охлаждающая жидкость стабилизирует производственный процесс, влияет на точность геометрии готового изделия, на срок службы оборудования
Назначение СОЖ в станках с ЧПУ

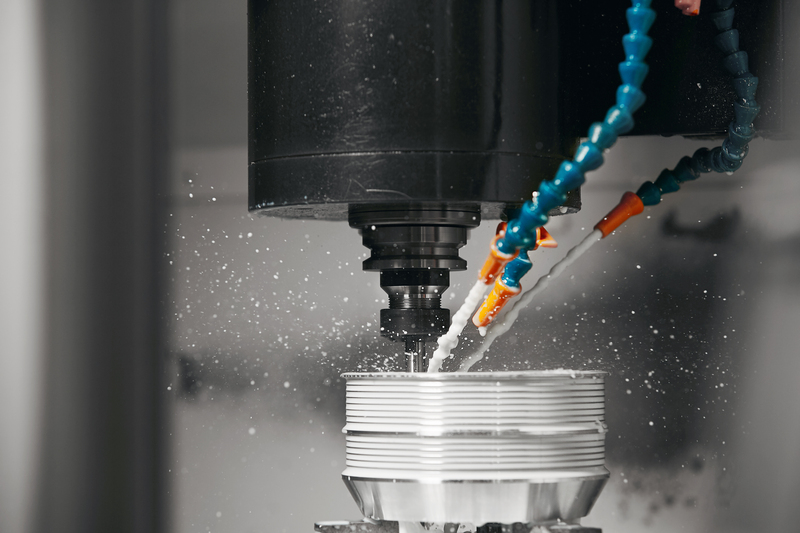

При резке металла инструмент испытывает значительные механические и тепловые нагрузки. Повышение температуры в зоне контакта вызывает ускоренный износ режущей кромки, деформации, потерю точности. Здесь вступает в работу СОЖ для фрезерных станков, назначение которой заключается в охлаждении инструмента или заготовки, смазке контактных поверхностей, отводе стружки и защите деталей от коррозии.
Смазочно-охлаждающая жидкость снижает коэффициент трения между инструментом и материалом, препятствует образованию наростов на режущей кромке, предотвращает перегрев. Одновременно струи жидкости вымывают мелкую стружку, которая могла бы заблокировать траекторию инструмента или повредить поверхность детали. При правильно организованной системе подачи обеспечивается стабильный тепловой режим, чистота рабочей зоны.
Основные элементы систем охлаждения
Любая система охлаждения состоит из набора узлов, работающих в связке. Насос обеспечивает циркуляцию жидкости, подавая её под давлением к форсункам. Через них жидкость направляется в зону резания под нужным углом и скоростью, что гарантирует эффективное охлаждение, смазку.
Жидкость собирается в резервуаре, проходит фильтрацию, освобождается от стружки, загрязнений, а затем возвращается в контур. Замкнутый цикл снижает расход эмульсии, поддерживает стабильные эксплуатационные характеристики оборудования.
Системы охлаждения станков ЧПУ
Выделяют несколько способов: от классической подачи через форсунки до сложных систем внутреннего охлаждения с контролем давления и расхода. Приведем распространённые типы:
- поверхностная подача жидкости через внешние форсунки;
- внутренняя подача через каналы инструмента;
- комбинированные решения с несколькими контурами.
Поверхностное охлаждение подходит для операций с невысокими скоростями, а внутренняя подача применяется при высоких оборотах и глубоком фрезеровании, где требуются точное направление струи, интенсивный отвод тепла.
Какие бывают системы охлаждения
Виды систем охлаждения для ЧПУ подразделяются по способам подачи жидкости, давлению, сложности конструкции. Простейшие решения включают открытые контуры с малым давлением, где ОЖ поступает через гибкие шланги. Более продвинутые варианты используют высоконапорные насосы, регулируемые форсунки, системы контроля параметров потока. Некоторые производственные линии оснащаются многоуровневыми схемами с подачей СОЖ по разным каналам.
Системы фильтрации и обслуживание
Мелкие частицы стружки, попадая в контур, вызывают износ насосов, засорение форсунок. Поэтому стабильная работа системы охлаждения невозможна без регулярной фильтрации и обслуживания. Специально разработанные фильтры улавливают даже микрочастицы, сохраняя свойства жидкости, предотвращая поломки оборудования.
Базовые этапы обслуживания системы:
- Контроль уровня жидкости, состояния резервуара.
- Промывка фильтров, замена загрязнённых элементов.
- Проверка давления, производительности насосов.
- Очистка форсунок, проверка направления струи.
- Анализ химического состава эмульсии, коррекция концентрации.
Регулярное техническое обслуживание поддерживает качество охлаждения, снижает риск отказов, продлевает ресурс подвижных узлов.
Перспективы развития охлаждающих систем
Производители интегрируют датчики контроля температуры, давления, загрязнённости жидкости. Автоматические системы следят за параметрами в реальном времени, корректируя подачу, сигнализируя о сбоях. Это повышает стабильность процессов, снижает затраты на эксплуатацию.
Перспективным направлением остаётся разработка безжидкостных или минимальных систем подачи, где используются аэрозольные туманы, точечное распыление. Такие решения уменьшают расход эмульсий, повышают экологическую безопасность производства.
